Minggu, 19 November 2017

Konfigurasi Ekstensi dan Dial Plan pada Server Softswitch

Konfigurasi Ekstensi dan Dial Plan  pada Server Softswitch

A.   Pengertian Extension dan Dial Plan



Image result for konfigurasi ekstensi dan dial plan pada server softswitch

Extension adalah sekumpulan perintah yang dijalankan berdasarkan urutan2 dari tingkat prioritasnya.  Berbeda dengan PABX , dimana extension biasanya berasosiasi dengan telepon, interface atau menu. Beberapa perintah, seperti Dial atau GotoIf, mempunyai kemampuan untuk berjalan ke perintah lain berdasarkan kondisinya.

Dalam extension asterisk sintax yang digunakan di file extensions.conf , setiap tahapan perintah dalam sebuah extension di tulis dalam format seperti
exten = extension,priority,Command(parameter)

Kesimpulanya, setiap “context” memiliki nama,setiap context dapat mendefenisikan satu atau lebih “extension”.didalam extension kita dapat memasukan sekumpulan perintah.

Komponen yang membangun tahapan perintah extension:

·         Extension adalah label dari extension, dapat berupa string atau pola yang harus di evaluasi secara dinamik untuk mencocokan dengan banyak kemungkinan nomor telepon.dan setiap bagian dari extension harus memiliki label yang sama.
·         Priority biasanya berupa angka integer. Adalah urutan dari perintah yang harus dijalankan dalam sebuah extension. Perintah pertama yang dijalankan harus dengan prioritas 1, jika tidak ada prioritas 1 maka  asterisk tidak akan menjalankan perintah extension.dan seterusnya
·         Command atau perintah adalah "aplikasi" yang akan di jalankan oleh Asterisk.
·         Parameter adalah parameter yang harus diberikan kepada sebuah command. Tidak semua command /  perintah membutuhkan parameter, beberapa perintah dapat dijalankan tanpa parameter

Dial-Plan berfungsi sebagai routing panggilan antar ekstensi, baik yang berada dalam satu IP-PBX ,(lokal) maupun antar IP-PBX, atau biasa disebut dial trunk. Dalam Asterisk, Dial Plan diprogram dalam satu file yang bernama extensions.conf. Secara umum, setiap ekstensi dalam Asterisk merujuk pada user tertentu yang ter-register ke Asterisk tersebut sehingga biasanya nomor ekstensi sama dengan id user.

B.   Konfigurasi Ekstensi dan Dial Plan Server Softswitch

1.    Konfigurasi Ekstensi Server Softwitch

Konfigurasi Data Account Umum :

[general]  -->> context umum,harus ada
context=default  -->> nama context user
port=5060      -->> default port untuk SIP
binaddr=0.0.0.0   -->> listen semua ip_addr yg request
srvlookup=yes
tos=0x18
videosupport=yes

Konfigurasi Data Account User / Extensions :

;softphone    -->> nama atau nomor account
[101]       (user/extension)
type=friend    -->> tipe account
username=101  -->> login account
secret=101  -->> password account
host=dynamic  -->> host yang menjadi IP PBX,dpt berubah
nat=no      -->> tanpa NAT
dtmfmode=rfc2833  -->> RTP Payload for DTMF Digits, Telephony Tones and Telephony Signals
allow=all  -->> mode codec, bisa semua jenis codec
callerid=”sip00”  -->> id client
context=voipkn  -->> context jaringan user
canreinvite=no   -->> mekanisme canreinvite
mailbox=101@voipkn  -->> username@context

2.    Konfigurasi dial-plan server Softwitch

Untuk mengkonfigurasi dial plan, edit file extensions.conf dengan  mengetik:
nano /etc/asterisk/extensions.conf.

Pastikan bahwa seluruh perintah pada file ini sudah dinon aktifkan. Ketik perintah di bawah ini
pada bagian paling akhir dari isi file extensions.conf.

;Dial antar ekstensi pada IP-PBX
[voipkn]  -->> seluruh dial plan di bawah ini hanya berlaku bagi context ‘voipkn’
exten =>101,1,Dial(SIP/101,20)  -->> Dial ext 101 dengan protokol  SIP, time out 20 detik
exten =>101,2,Hangup  -->> setelah timeout dilakukan hangup
exten =>102,1,Dial(SIP/102,20)
exten =>102,2,Hangup

VoIP Softswitch

VoIP Softswitch


1. Pengertian VoIP

    VoIP ( Voice Over Internet Protokol ) adalah teknologi yang memungkinkan percakapan suara jarak jauh melaui media internet . Data suara diubah menjadi kode digital dan dialirkan melalui jaringan yang mengirimkan paket-paket data, dan bukan lewat sirkut analog telepon biasa.
Contoh VoIP yang mudah kita temui sekarang adalah Skype, Line, WhatsApp, dll. Kelancarannya sangat tergantung dari tergantung dari kelanacaran internet atau bandwitch yang digunakan. Semakin besar bandwitchnya maka semakin bagus dan semakin jernih.


2. Kebutuhan Perangkat VoIP

  1. X-Lite : Sebagai softphone untuk memanggil atau menerima telepon.
  2. IP phone : Sebagai hardphone untuk memanggil dan menerima telepon.
  3. Briker : Sebagai operating sistem VoIP.
  4. Server : Sebagai pusat pengolahan data pada jaringan VoIP.
  5. Modem : Sebagai koneksi apabila server ada dijaringan internet.

  6. Perangkat lainnya :
  • HUB/Switch adalah sebuah alat jaringan komputer sebagai central atau pusat untuk membagi koneksi yang saling terhubung dengan port-port lainnya untuk dapat mengkoneksikan sebuah komputer dengan komputer lainnya.
  • Router adalah perangkat jaringan jaringan yang digunakan untuk membagi protokol kepada anggota jaringan yang lainnya, dengan adanya router maka sebuah protokol dapat di-sharing kepada pengkat lain.
  • ADSL modem merupakan singkatan dari Asymmetric Subscribe Line, yaitu suatu bentuk teknologi pada komunikasi data yang dapat menstransmisikan data dengan cepat yang tinggi melalui kabel tembaga telepon dan memiliki sifat asimetrik, sifat asimetrik maksudnya bahwa data ditransferkan dengan kecepatan berbeda dari satu sisi ke sisi lainnya.
  • VoIP phone Adapter Konsep dasar penggunaan Circuit Switching yaitu sebuah jalur komunikasi akan dibuka dan dipesan selama terjadi komunikasi. Jalur komunikasi yang ada akhirnya menjadi akslusif dimiliki oleh dua titik yang menggunakannya.
Konsep Kerja Server Softwitch

Softwitch merupakan kumpulan dari berbagai perangkat protokol dan aplikasi yang memungkinkan perangkat-perangkat lain dapat mengakses layanan telekomunikasi atau internet berbasis jaringan IO, dimana seluruh prosesnya dilakukan dengan software pada suatu sistem komputer.

Rabu, 15 November 2017

Prosedur Instalasi Server Softswitch berbasis SIP

Prosedur Instalasi Server Softswitch berbasis SIP

  1.  Pengertian Ekstension dan Dial Plan


SIP adalah singkatan dari Session Initiation Protocol suatu signalling protocol pada layer aplikasi yang berfungsi untuk membangun, memodifikasi, dan mengakhiri suatu sesi multimedia yang melibatkan satu user atau lebih. Sesi ini adalah pertukaran data antar user yang meliputi suara,video,dan text.
Hasil gambar untuk prosedur instalasi server softswitch berbasis sip



    2. Tahap Instalasi Softswitch Berbasis SIP


  • Pertama adalah menghubungkan SIP proxy dengan PBX system existing sebagai gateway ke PSTN. Untuk menghubungkan dari IP Network ke PSTN, SIP proxy akan me-routing-kan seluruh panggilan dari panggilan VoIP ke PSTN. Link koneksi bisa menggunakan PRI ISDN maupun T1 Pertama yang harus dilakukan adalah setup SIP proxy (SIP call manager), setelah set-up berjalan dengan baik, selanjutnya tinggal menghubungkan ke PBX existing dengan link ISDN, E1 atau T1.
  • Kedua ,selanjutnya adalah migrasi existing user dan services ke SIP. Migrasi semua handset ke SIP baik menggunakan gateway maupun mengganti dengan handset yang native SIP. Pendekatan dengan menggabungkan keduanya biasanya menjadi pilihan yang baik. Selanjutnya adalah set-up SIP application server untuk mengakomodasi fitur-fitur yang dibutuhkan user seperti voice mail, multi-party conferencing, IVR, fine me follow me dan masih banyak lagi fitur yang disupport SIP.
  • Ketiga, Terakhir melakukan routing panggilan ke luar melalui koneksi internet.Banyak  operator memulai menjual SIP based dengan menawarkan layanan long distance dengan harga yang lebih murah. Yang perlu diantisipasi adalah nature network  internet yang unpredictable (seperti jitter dan error rate) dan tentu saja security. Sebagai tahap awal SIP dapat digunakan sebagai alternatif untuk melakukan panggilan ketika diluar kantor atau teleworkers.

Bagan dan Konsep Kerja PBX pada Server Softswitch

Bagan dan Konsep Kerja PBX pada Server Softswitch

Image result for bagan dan konsep kerja pbx

  • Pengertian PBX

PBX (Private Branch Exchange) adalah sebuah sentral privat dengan fitur seperti sentral public yang digunakan oleh suatu lembaga / perusahaan dalam melayani komunikasi internet perusahaan tersebut.

  • Proses kerja PBX pada server softswitch
Sebuah sistem IP PBX terdiri dari satu atau lebih telepon SIP, server IP PBX dan secara opsional VOIP gateway untuk terhubung ke jalur server, klien SIP, baik berupa software(softphone) atau perangkat keras berbasis ponsel, mendaftar ke server IP PBX,dan ketika mereka ingin membuat panggilan mereka meminta IP PBX untuk melakukan panggilan.IP PBX memiliki daftar semua ponsel atau pengguna dan alamat sesuai dengan SIP mereka dan dengandemikian dapat menghubungkan panggilan internal atau rute panggilan eksternal baik melalui gateway VOIP atau menyedia layanan VOIP.
Related image

Analisis Kebutuhan Bandwitdh

Analisis Kebutuhan Bandwitdh

Hasil gambar untuk Analisis Kebutuhan Bandwidth


Pengertian Bandwidth

Bandwidth adalah banyaknya kapasitas maksimum dari suatu jalur komunikasi yang dipakai untuk mentransfer data dalam hitungan detik (dalam waktu satu detik) .
Bandwitdh terbagi menjadi 2 yaitu :
  • Bandwidth Digital, yaitu jumlah volume suatu data (dalam satuan bit perdetik/bps) yang dapat dikirimkan melalui sebuah saluran komunikasi tanpa adanya distorsi.
  • Bandwidth Analog, yaitu perbedaan antara frekuensi terendah dan frekuensi tertinggi diukur dalam satuan Hz (hertz) yang dapat menentukan banyaknya informasi dan juga ditransmisikan dalam suatu saat.
Troughput
Bandwidth yang sebenarnya (aktual) yang diukur dengan satuan waktu tertentu dan pada kondisi jaringan tertentu yang digunakan untuk melakukan transfer file dengan ukuran tertentu.

Kebutuhan Bandwidth Dalam Jaringan
Agar penggunaan bandwidth efektif, klien harus mengetahui kebutuhan layanan untuk dirinya, sehingga dapat menghitung total bandwidth yang dibutuhkan. Semakin besar bandwidth yang digunakan semakin besar pembayaran bulanan pada ISP.

Keragaman Kebutuhan Bandwith Sesuai Kebutuhan

misal smk nu maarif mempunyai  2 ruang lab. Komputer yang terhubung untuk browsing (tidak digunakan untuk download). Hitung kebutuhan bandwidth secara ideal.

Analisa Kebutuhan Bandwidth
  1. Penggunaan internet di sekolah banyak digunakan untuk layanan web atau browsing. Layanan web membutuhkan bandwidth minimal 128 Kbps.
  2. Lab. Komputer 2 ruangan, masing-masing 40 komputer. Total komputer adalah 40*2=80 komputer.
  3. Kebutuhan bandwidth adalah 128 Kbps *80=10240 Kbps.
Jadi, SMK NU MA'ARIF minial harus punya bandwidth 10240 kbps atau 10 mbps.


Senin, 30 Oktober 2017

Analisis Kebutuhan Telekomunikasi

ANALISIS KEBUTUHAN TELEKOMUNIKASI


Hasil gambar untuk analisis kebutuhan komunikasi


~INTERNET~

Internet (kependekan dari interconnection-networking) adalah seluruh jaringan komputer yang saling terhubung menggunakan standar sistem global Transmission Control Protocol/Internet Protocol Suite (TCP/IP) sebagai protocol pertukaran paket (packet switching communication protokol) untuk melayani miliaran pengguna di seluruh dunia. Rangkaian internet yang terbesar dinamakan Internet. Cara menghubungkan rangkaian dengan kaidah ini dinamakan internetworking ("Antar Jaringan") .

~KEBUTUHAN INTERNET BAGI MASYARAKAT~

Sekarang kedudukan internet telah berubah yaitu telah menjadi sebuah kebutuhan bagi setiap orang, baik di kota – kota besar sampai kepelosok daerah – daerah semuanya sudah hampir mengenal internet dan menggunakan internet untuk berbagai keperluan.

 Jadi betapa pentingnya internet sekarang ini bagi kehidupan kita, dan yang sudah merupakan kebutuhan, sudah selayaknya sekarang semua orang mengenal internet dan sudah tidak lagi orang yang Buta Internet (BUNET).

Dampak Positif Internet :
1. Internet sebagai media komunikasi
2. Media untuk mencari informasi
3. Sumber penghasilan
4. Kemudahan berbisnis
5. Sumber informasi
6. Kemudahan memperoleh informasi
7. Media pertukaran data

Dampak Negatif Internet :
1. Pornografi
2. Penipuan
3. Mengurangi sifat social
4. Kecanduan

Kebutuhan Perangkat Dalam Komunikasi

TELEPON
Telepon merupakan alat komunikasi yang digunakan untuk menyampaikan pesan suara (terutama pesan yang berbentuk percakapan). Kebanyakan telepon beroperasi dengan menggunakan transmisi sinyal listrik dalam jaringan telepon sehingga memungkinkan pengguna telepon untuk berkomunikasi dengan pengguna lainnya.

* Kebutuhan Telepon dalam Telekomunikasi

Telepon genggam adalah media telekomunikasi dua arah yang bisa menyampaikan dan merespon informasi pada saat bersamaan. Melalui telepon genggam, kita bisa melakukan telepon tanpa kabel, mengirim SMS, bahkan saat ini sudah ada smartphones yang berfungsi selayaknya komputer mini bisa mengakses internet, game online, videophone, dll. Selain ukurannya yang kecil, telepon genggam pun memiliki banyak model yang bisa dipilih sesuai dengan style pengguna.

            Telepon genggam bukan lagi sekadar berfungsi sebagai media komunikasi pada era kini, tetapi bisa untuk memudahkan jalannya bisnis, menunjukkan who we are dengan brand telepon genggam itu sendiri, bahkan untuk sebuah media hiburan dan media sosialisasi (seperti facebook, twitter yang sekarang sudah bisa diakses melalui ponsel dengan mudahnya). Tak jarang orang tidak hanya memiliki satu telepon genggam saja, melainkan dua atau bahkan tiga.


Senin, 23 Oktober 2017

Praktek Subneting

PRAKTEK SUBNETING





CARA CONFIGURASI ROUTER




SETELAH MASUK CLI SILAHKAN MASUKAN CONFIG TERSEBUT GI 0/0 DAN IP ADDRESS BISA BERUBAH TERGANTUNG PENGGUNA TERSEBUT LALU EXIT SETELAH SELESAI.

CONFIG ROUTER KEDUA


ISI CONFIG TERSEBUT SESUAI ATURAN PERTAMA LALU EXIT.

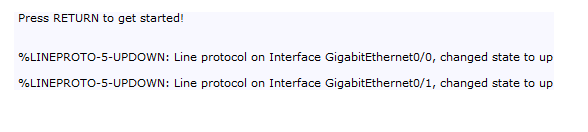

PASTIKAN TERHUBUNG
KETIKA MUNCUL GAMBAR DIATAS PADA SET CONFIG MAKA BERHASIL.

LAKUKAN TEST KONEKSI


NAH ITU SUDAH BERHASIL.


DAN  INI TAMPILAN PENUH TOPOLOGINYA.




Senin, 16 Oktober 2017

Setting VoIP

ROUTER

Router>enable
Router#configure
Configuring from terminal, memory, or network [terminal]?
Enter configuration commands, one per line. End with CNTL/Z.
Router(config)#interface fastEthernet 0/0
Router(config-if)#ip address 192.168.1.1 255.255.255.0
Router(config-if)#no shutdown

Router(config-if)#
%LINK-5-CHANGED: Interface FastEthernet0/0, changed state to up

%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0, changed state to up

Router(config-if)#exit
Router(config)#ip dhcp pool voice
Router(dhcp-config)#default-router 192.168.1.1
Router(dhcp-config)#network 192.168.1.0 255.255.255.0
Router(dhcp-config)#option 150 ip 192.168 .1.1
Router(dhcp-config)#exit
Router(config)#ip dhcp excluded-address 192.168.1.1
Router(config)#telephony-service
Router(config-telephony)#max-dn 5
Router(config-telephony)#max-ephones 5
Router(config-telephony)#ip so
Router(config-telephony)#ip source-address 192.168.1.1 port 2000
Router(config-telephony)#auto assign 1 to 5
Router(config-telephony)#auto assign 4 to 6
Router(config-telephony)#exit
Router(config)#ephone-dn 1
Router(config-ephone-dn)#%LINK-3-UPDOWN: Interface ephone_dsp DN 1.1, changed state to up

Router(config-ephone-dn)#number 005
Router(config-ephone-dn)#exit
Router(config)#ephone-dn 2
Router(config-ephone-dn)#%LINK-3-UPDOWN: Interface ephone_dsp DN 2.1, changed state to up

Router(config-ephone-dn)#nu
Router(config-ephone-dn)#number 006
Router(config-ephone-dn)#exit
Router(config)#ephone-dn 3
Router(config-ephone-dn)#%LINK-3-UPDOWN: Interface ephone_dsp DN 3.1, changed state to up

Router(config-ephone-dn)#nu
Router(config-ephone-dn)#number 007
Router(config-ephone-dn)#

Router>enable
Router#configure
Configuring from terminal, memory, or network [terminal]?
Enter configuration commands, one per line. End with CNTL/Z.
Router(config)#interface fastEthernet 0/0
Router(config-if)#ip address 192.168.1.1 255.255.255.0
Router(config-if)#no shutdown

Router(config-if)#
%LINK-5-CHANGED: Interface FastEthernet0/0, changed state to up

%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0, changed state to up

Router(config-if)#exit
Router(config)#ip dhcp pool voice
Router(dhcp-config)#default-router 192.168.1.1
Router(dhcp-config)#network 192.168.1.0 255.255.255.0
Router(dhcp-config)#option 150 ip 192.168 .1.1
Router(dhcp-config)#exit
Router(config)#ip dhcp excluded-address 192.168.1.1
Router(config)#telephony-service
Router(config-telephony)#max-dn 5
Router(config-telephony)#max-ephones 5
Router(config-telephony)#ip so
Router(config-telephony)#ip source-address 192.168.1.1 port 2000
Router(config-telephony)#auto assign 1 to 5
Router(config-telephony)#auto assign 4 to 6
Router(config-telephony)#exit
Router(config)#ephone-dn 1
Router(config-ephone-dn)#%LINK-3-UPDOWN: Interface ephone_dsp DN 1.1, changed state to up

Router(config-ephone-dn)#number 005
Router(config-ephone-dn)#exit
Router(config)#ephone-dn 2
Router(config-ephone-dn)#%LINK-3-UPDOWN: Interface ephone_dsp DN 2.1, changed state to up

Router(config-ephone-dn)#nu
Router(config-ephone-dn)#number 006
Router(config-ephone-dn)#exit
Router(config)#ephone-dn 3
Router(config-ephone-dn)#%LINK-3-UPDOWN: Interface ephone_dsp DN 3.1, changed state to up

Router(config-ephone-dn)#nu
Router(config-ephone-dn)#number 007
Router(config-ephone-dn)#

Router>enable
Router#configure
Configuring from terminal, memory, or network [terminal]?
Enter configuration commands, one per line. End with CNTL/Z.
Router(config)#interface fastEthernet 0/0
Router(config-if)#ip address 192.168.1.1 255.255.255.0
Router(config-if)#no shutdown

Router(config-if)#
%LINK-5-CHANGED: Interface FastEthernet0/0, changed state to up

%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0, changed state to up

Router(config-if)#exit
Router(config)#ip dhcp pool voice
Router(dhcp-config)#default-router 192.168.1.1
Router(dhcp-config)#network 192.168.1.0 255.255.255.0
Router(dhcp-config)#option 150 ip 192.168 .1.1
Router(dhcp-config)#exit
Router(config)#ip dhcp excluded-address 192.168.1.1
Router(config)#telephony-service
Router(config-telephony)#max-dn 5
Router(config-telephony)#max-ephones 5
Router(config-telephony)#ip so
Router(config-telephony)#ip source-address 192.168.1.1 port 2000
Router(config-telephony)#auto assign 1 to 5
Router(config-telephony)#auto assign 4 to 6
Router(config-telephony)#exit
Router(config)#ephone-dn 1
Router(config-ephone-dn)#%LINK-3-UPDOWN: Interface ephone_dsp DN 1.1, changed state to up

Router(config-ephone-dn)#number 005
Router(config-ephone-dn)#exit
Router(config)#ephone-dn 2
Router(config-ephone-dn)#%LINK-3-UPDOWN: Interface ephone_dsp DN 2.1, changed state to up

Router(config-ephone-dn)#nu
Router(config-ephone-dn)#number 006
Router(config-ephone-dn)#exit
Router(config)#ephone-dn 3
Router(config-ephone-dn)#%LINK-3-UPDOWN: Interface ephone_dsp DN 3.1, changed state to up

Router(config-ephone-dn)#nu
Router(config-ephone-dn)#number 007
Router(config-ephone-dn)#




SWITCH

Switch>enable
Switch#configure terminal
Enter configuration commands, one per line. End with CNTL/Z.
Switch(config)#interface fastEthernet 0/2
Switch(config-if)#switchport mode access
Switch(config-if)#switchport voice vlan 1
Switch(config-if)#exit
Switch(config)#interface fastEthernet 0/3
Switch(config-if)#switchport mode access
Switch(config-if)#switchport voice vlan 1
Switch(config-if)#exit
Switch(config)#interface fastEthernet 0/4
Switch(config-if)#switchport mode access
Switch(config-if)#switchport voice vlan 1
Switch(config-if)#exit
Switch(config)#
